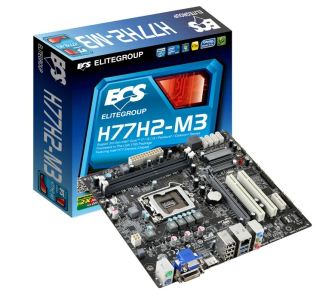

ECS INTEL MB H77H2-M3 GL V1.0

CPU º LGA1155 socket for new 3rd Generation Intel®
Core™ i7 series processor/Intel® Core™ i5 series processor
/Intel® Core™ i3 series processor/Intel® Pentium® processors/Intel® Celeron® Processors
º DMI 5.0GT/s
CHIPSET º Intel® H77 Express Chipset
MEMORY º Dual-channel DDR3 memory architecture
º 2 x 240-pin DDR3 DIMM socket support up to 16 GB*
º Support DDR3 1600/1333/1066 SDRAM
Due to the operating system limitation, the actual memory
size may be less than 4GB for the reservation for system
usage under Windows® 32-bit OS.
For Windows® 64-bit OS with 64-bit CPU, there is no such
limitation
EXPANSION SLOT º 1 x PCI Express x16 Gen3.0 slot
º 1 x PCI Express x1 slot
º 2 x PCI slots
STORAGE º Support by Intel® H77
    • 4 x Serial ATA 3.0Gb/s devices
    • 2 x Serial ATA 6.0Gb/s devices
AUDIO º Realtek ALC662 6-channel HD audio CODEC
º Compliant with HD audio specification
LAN º RealTek RTL 8111E Gigabit Lan
REAR PANEL I/O º 1 x PS/2 keyboard & PS/2 mouse connectors
º 1 x D-sub(VGA)
º 1 x DVI connector
º 1 x HDMI Port
º 1 x RJ45 LAN connector
º 1 x Audio port (Line-in, Line-out, Mic-in)
º 4 x USB 2.0 Ports
º 2 x USB 3.0 Ports
º 1 x HDMI
INTERNAL I/O CONNECTORS & HEADERS º 1 x 24-pin ATX
Power Supply connector
º 1 x 4-pin ATX Power Supply Connector
º 1 x 4-pin CPU_FAN connector
º 1 x 4-pin SYS_FAN connector
º 3 x USB 2.0 headers support additional 6 USB ports
º 4 x SATA 3Gb/s connectors
º 2 x SATA 6Gb/s connectors
º 1 x COM header
º 1 x TPM header
º 1 x LPT header
º 1 x Front panel switch/LED header
º 1 x Front panel audio header
º 1 x Case Open header
º 1 x Speaker header
º 1 x Clear CMOS header
º 1 x SPDIF out header
º 1 x Me_Unlock header
º 1 x USB 3.0 header supports additional 2 USB 3.0 Ports
SYSTEM BIOS º AMI BIOS with 64Mb SPI Flash ROM
º Supports Plug and Play, STR (S3) / STD (S4) , Hardware monitor
º Supports ACPI & DMI
º Audio, LAN, can be disabled in BIOS
º F7 hot key for boot up devices option
º Supports Page Up clear CMOS Hotkey
º Supports eDLU
º Supports eSF
º Supports eBLU
º Support GUI UEFI BIOS
º Supports ECS M.I.B III Utility
º Supports Multi-language BIOS
FORM FACTOR º Micro-ATX Size, 244mm*220mm
